提升汽车燃油部件POM材料性能

来源：国际汽车设计及制造发布时间：2020-07-17 512

工业金属加工汽车制造整车及零部件自动驾驶&车联网金属成型机床机加工总装与装配工程材料与轻量化塑料加工设备橡胶加工设备及零件工厂管理其他电子芯片电子芯片设计/电子设计自动化（EDA）设计/电子设计自动化（IP类软件）

前言

车辆的驱动系统转向电动化是一种趋势，但柴油引擎在商用车用途方面预计会保留一定的比率。因此，在材料方面，对于柴油燃料耐久性的要求还会继续提高。在国际市场也确实存在含有高浓度的酸和硫磺的低质量柴油燃料，对汽车发动机等部件会产生不良影响。

聚甲醛树脂（POM）凭借出色的机械特性、耐热性、耐燃油性以及良好的成型加工性，一直以来被用于很多汽车部件的制作，为实现轻量化和高性能做出了贡献。燃料相关部件也是其中之一，燃料油箱周边通常会用到很多聚甲醛树脂材料。宝理塑料开发出新一代聚甲醛树脂材料H140DR，就能提高相关部件对燃料和油箱外部严酷环境（酸雨和酸性清洁剂等）的耐久性，并进一步提高了成型性。

开发理念

为了将POM应用于柴油燃料相关部件，需要开发出在保持POM良好特性的同时，对种类繁多的燃料也具有较高耐性的POM材料。因此，该材料保持了燃油部件所需基本特性（机械物性、耐久性、焊接性等），并改良了其耐燃油性、耐酸性、成型性和设计灵活性。

夺钢 ® POM H140DR 夺钢 ® POM M90-44

图 1：结晶结构的比较

表 1：物性比较

图1观察了本次开发的品级H140DR与宝理塑料的标准品级M90-44的结晶结构。可以看出H140DR的结晶尺寸小而密，所以结晶度很高。

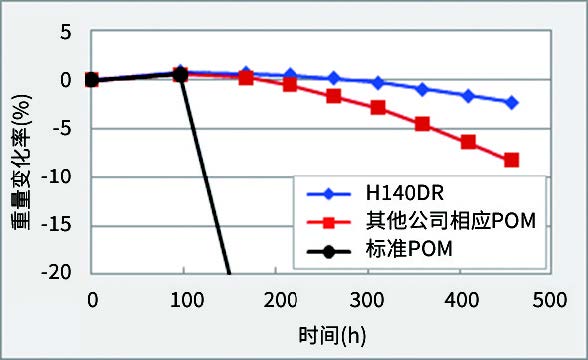

图 2：燃油浸渍试验

（100℃，Haltermann CEC-RF-90-A-92, 1mmt test bar）

表1对H140DR和其他公司改良了耐柴油性的品级、以及本公司的标准品级M90-44的一般物性进行了比较。

图 3：燃油浸渍试验

（110℃，标准柴油燃料 JIS2 号轻油，ISO-Type 1A 4mmt test bar）

H140DR与本公司标准品级M90-44相比，MFR值设置得更高。这是考虑到了良好的成型性，和之前上市的H140-54C相当。另外，与其他公司的相应材料相比，机械物性等具有同等以上的特性。

耐柴油性

含有高浓度硫磺成分等的燃料会作用于POM树脂的主链骨架，促进POM的分解反应。图2显示了在高温下，将POM材料浸泡在含有高浓度硫磺成分的柴油测试燃料（HaltermannCEC-RF-90-A-92：硫磺含量约为3000ppm，日本一般的JIS2号为10ppm以下）中的重量变化率（分解速度）。可以看出H140DR与其他公司改进了耐柴油性的POM材料和标准POM材料相比，展现出卓越的耐性。
