新品 | 新型Raspberry Pi CM4 PLC工业级强者震撼登场！

新 型 嵌 入 式 PLC Raspberry Pi 4





自1982年起便致力于推动个人计算机（PC）在工业领域（FA）的应用。2021年4月，我们推出了支持Raspberry Pi的“CPI系列”HAT尺寸板，用于测量控制。



如今，我们又推出新产品是基于Raspberry Pi最新Compute Module 4（CM4）的原创板载计算机，并搭载了全球常用的PLC软件CODESYS。这款小型嵌入式PLC允许用户使用符合IEC 61131-3标准的PLC语言来构建控制应用，并能利用Raspberry Pi的大量周边设备。









01与Raspberry Pi 4高度兼容



Raspberry Pi 的累计出货量超过6000万台。它使用计算模块 4（CM4），这是一个工业嵌入式模块，是Raspberry Pi 的核心部分。

它与 Raspberry Pi 高度兼容，确保工业控制中不可或缺的可靠性和耐环境性。它的设计在环境温度下具有 -20 ~ 60°（气流 0.7ms）的宽温度范围。内置我们完善的 Raspberry Pi RTC/RAS 板（CPI-RAS）。提供看门狗定时器 （WDT）和时钟（RTC）功能。

它配备了一个大功率、高效率的电源电路和一个噪声滤波器，该滤波器可以过滤掉外来噪声，产生干净5VDC并将其馈送到内部电路。













02 CODESYS® 预安装

全球 400 多家 OEM 已采用 PLC“CODESYS”软件，每年出货量超过100万台。它可以根据国际标准 IEC 61131-3以PLC语言进行编程。（* 仅限 CPI-PS10CM4） 它支持以独立于供应商的公共语言积累软件资产，并提高程序的可重用性。它还与 IEC 61131-3 第 3 版兼容，并且可以以面向对象的方式进行编程。

四核 Cortex-A72 （ARMv8） 64 位 SoC @ 1.6GHz，DDR4 2GB 高速内存，16GB eMMC。强大的 PC 规格将 PLC 提升到另一个层次。

基本算术处理速度(LD 指令)：1.86ns

(*本公司测量的实际值)

应用算术处理速度(ST 指令)：2.06 ns

(*本公司实测值)

程序容量：3MB

输入/输出标签数量：512个

（*16位数据也转换为1个标签）

配备 M.2 M Key NVMe 插槽，它可用于需要大存储容量的应用。

例如：长时间的高速数据收集和丰富的HMI。

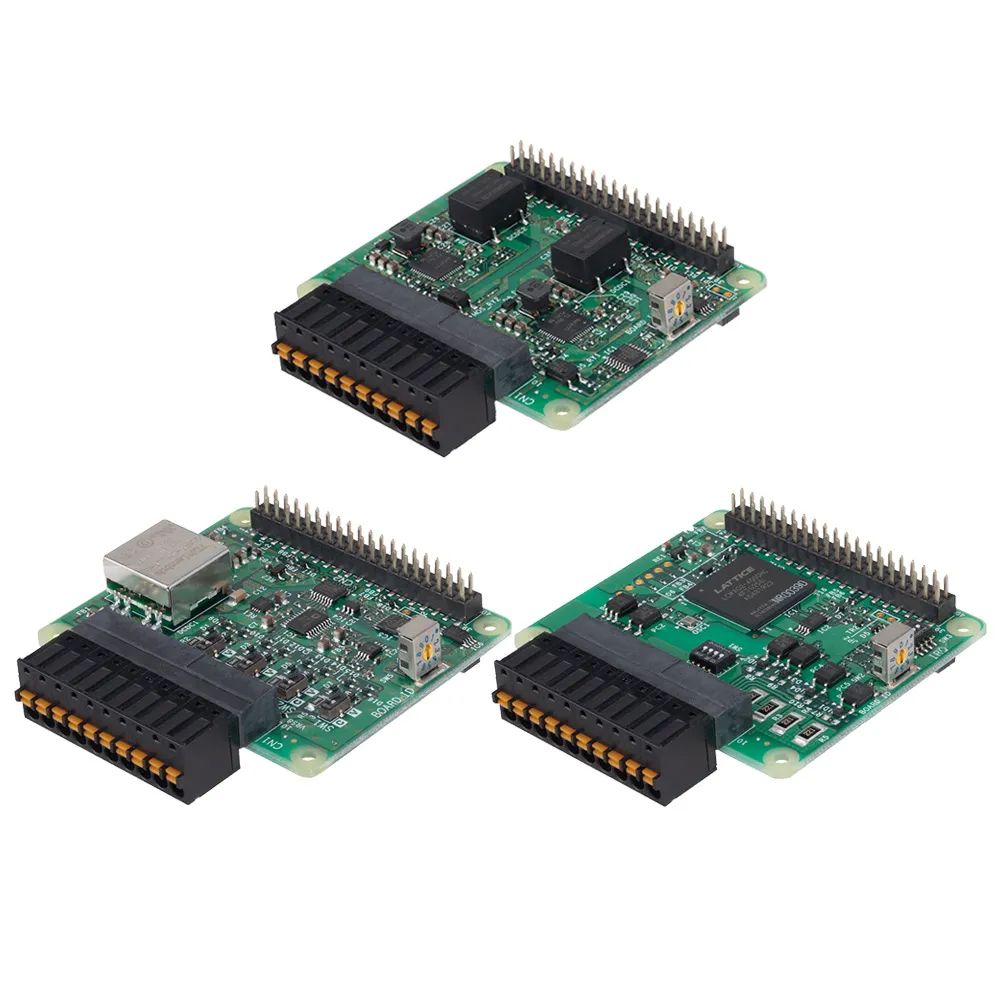

03 使用HAT size板扩展输入/输出，利用Raspberry Pi外设资产

配备与 Raspberry Pi 相同HAT（Hardware Attached on Top）40针接头GPIO。

作为基于PC的测量和控制的先驱，可以在CPI系列中使用多达8个Raspberry Pi测量和控制接口板。

FA 控制系统所需的I/O，例如数字输入/输出、模拟输入/输出和计数器，可通过本地总线（I2C）进行扩展。







04 支持物联网和工业开放网络

·配备Web HMI、OPC UA服务器功能·

·支持物联网、工业开放网络·

增强的工业网络通信功能。它支持 EtherCAT、PROFINET、EtherNet/IP 和 Modbus。配备 OPC UA 服务器和 Web HMI 功能。











05 唤醒CODESYS+Raspberry Pi潜力



利用基于PC测量和控制先驱Contec提供PC-HELPER系列 / CONPROSYS系列制作新的控制器。



灵活扩展，智领未来！

您的工业自动化首选！
